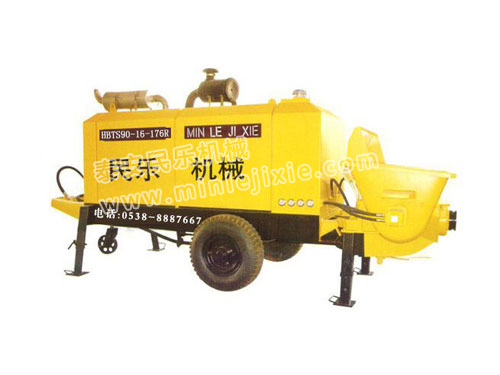

HBTS90-16-176R柴油机混凝土泵

您当前的位置：首页

HBTS90-16-176R柴油机混凝土泵

发布时间：2020/3/1 游览量4280

HBTS90-16-176R柴油机混凝土泵

原装进口沃尔沃柴油机

进口意大利液压胶管

原装德国进口力土乐主油泵

硬质合金眼镜板、切割环

合金铸造Ｓ管

主要技术参数：

项目	项目	HBTS60-13-112R	HBTS80-13-118R	HBTS90-16-174R
大理论混凝土输出量（低压/高压）	m3/h	75/46	84/50	90/54
大泵送混凝土压力（高压/低压）	Mpa	13/7	13/7	16/9
混凝土坍落度	mm	120-230	120-230	120-230
骨料粒径	mm	卵石≤50 碎石≤40
功率	KW	柴油机112	柴油机118	柴油机174
转速	r/min	2300	2300	2300
泵送油缸缸径/行程	mm	￠125/1600	￠125/1600	￠140/1800
砼缸径/行程	mm	￠200/1600	￠200/1600	￠200/1800
高低压切换		有	有	有
油箱容积	L	500	500	500
燃油箱容积	L	240	240	240
料斗容积	m3	0.8	0.8	0.8
上料高度	mm	1400	1400	1400
大理论输送距离垂直/水平	m	270/1200	270/1200	350/1600
管道清洗方式		水洗
外形尺寸	mm	6000×2100×2260	6000×2100×2260	6000×2100×2260
整机质量	kg	6200	6200	6300

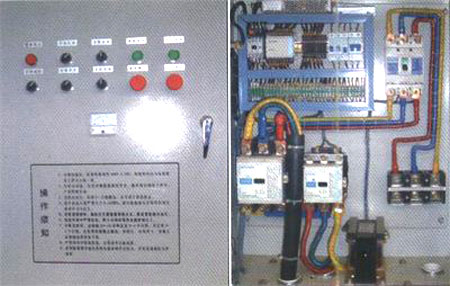

电控系统：
全封闭电器控制箱，保护控制装置能在恶劣的条件下工作。
主要电气元器件选用法国施耐德（Schneider）、日本三菱。（MITSUBISHI）、松下(Panasonlc)等世界知名品牌。
采用PLC可编著、程序控制简化电路，可靠性及寿命显著提高，并带有故障显示功能，便于故障排除。
液压系统:
可掀式侧门、操作、维护、保养十分便捷。侧门采用特殊工艺制作能合理降低作业噪声。
采用双泵、双回路开式液压系统。主油泵等均选用原装进口德国力士乐（Rexroth)、日本川奇公司产品，系统简单，元件寿命长，可靠性高。
泵送油路采用非接触自动换向及延阶段时控制，避免了换向冲击，换向准确，平稳、可靠。液压系统设有溢流保护、超压自动切断截流装置，使主泵获得多级可靠保护。
采用吸口过滤技术，避免了异物进入液压回路，在提高系统可靠性的同时大大延长系统元件使用寿命。
强制风冷散热，确保油温低于60℃。
