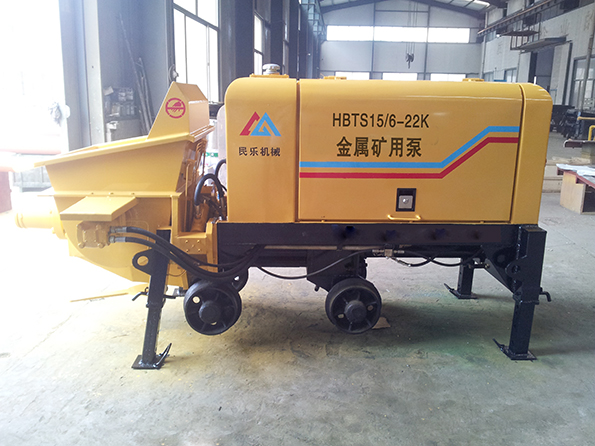

HBTS15-6-22K金属矿山混凝土泵

发布时间:2016/3/18 0:11:00  浏览量:2114 次

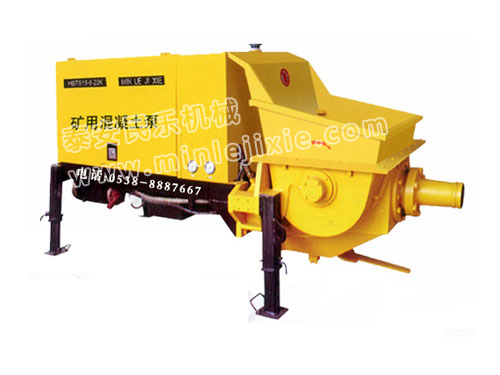

矿用井下专用混凝土泵

    目前,矿上井下井壁,泵房等的混凝土施工,主要是用机械喷浆泵施工.或人工浇注施工。用机械喷浆泵浇注混凝土的主要缺陷是:结构复杂、容易坏、施工质量差、且效率低。用人工施工浇注混凝土的主要缺陷:需大量扎架子,劳动强度大、施工工期长、施工质量差,效率低下。而现在建筑施工用的混凝士泵由于体积大、结构复杂.造价高.根本不适用矿抖下空间狭窄的施工转业。
    根据这种情况我公司研制开发了一种井下专用混凝土泵.它的特点:体积小.结构简单.全液压操作.使用方便.而且效率高.施工快.质量好,非常适用于矿井下狭窄空间的混凝土施工作业。


专利号:ZL 2007 2 0149056.9
公司可根据客户需求定做40、50、60、80等系列矿用混凝土泵、煤泥输送泵。

电控系统
电器控制箱  采用Y—△软启动方式,避免了开机时对电网的冲击,采用可编程序控制,使电路简化,性能可靠,有安全电压工作灯,便于夜间施工及检修。
遥控器  配备有线遥控,操作更加方便。

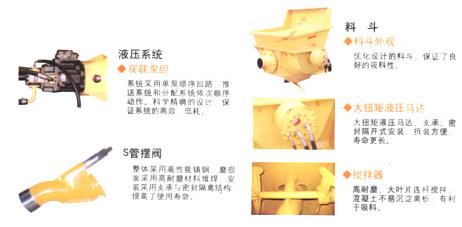

液压系统
双联泵组  系统采用单泵顺序回路,推送系统和分配系统依次顺序动作。科学精确的设计,保证系统的高效、低耗。
吸、回油过滤器  采用吸、回油双过滤,杜绝了杂质进入,保证液压系统安全、可靠的运行。
独立强制风冷散热系统  主油路系统采用强制风冷散热,能更好的适应现场环境,保证液压系统油温处于正常工作范围。


项    目
单   位
HBTS15-6-22K
理论混凝土输出量
m3/h
15
大理论泵送压力
MPa
6
分配阀形式
S管摆阀
输送管内径
mm
¢125A/100A
大理论输送距离水平/垂直
m
250/70
混凝土缸径×行程
mm
¢140×575
料斗容积/上料高度
m3/mm
0.3/900
大骨料尺寸
mm
30
砼塌落度范围
mm
120-230
主电机功率
kw
22
额定转速
r/min
1480
电压/频率
V/Hz
380/660
油箱容积
L
130
清洗方式
高压水洗
外形尺寸(长×宽×高)
mm
2550×1050×1250
质量(含油)
kg
1700
用途:防爆混凝土输送泵适用于大小煤矿井下、皮带机、煤仓、水仓、运输大巷等、较大断面较高端面试用、解决了大断面大量混凝土烧注难题、效果非常好。
主要特点:
采用井下现场搅拌5分钟后,即可高压风把混凝土输送到所需工作面、输送高度在25m以上位置。在井下可以练习作业,直到工程完成为止。
优点:
一, 设备结构简单、灵活、牢固、操作方便、井下便以移动、适应井下各种环境作业。
二, 混凝土在桶体内搅拌、避免拌料粉尘飞扬。改善了施工作业环境。大大的减少了污染、减轻工人劳动强度。有效地提高施工质量。
三, 克服了物料输送中粘结、堵塞等问题,避免材料浪费、节约成本、省工省时。
四, 配件不易损坏、经久耐用、减少维修保养次数、节约维修成本。设备外形尺寸:2550×1050×1250mm本厂满足用户需求、生产各种规格型号、各种容积混凝土输送泵设备、欢迎用户洽谈业务。
