HBMD30/13-90S矿用混凝土泵
您当前的位置: 首页
HBMD30/13-90S矿用混凝土泵
发布时间:2020/3/1 游览量4439

HBMD30/13-90S技术参数


项目
单位
参数
理论混凝土输出量
m3/h
33
大理论泵送压力
Mpa
13
分配阀形式

S管摆阀
输送管内径
mm
Ø125A
大理论输送距离水平/垂直
m
700/200
混凝土缸径/行程
mm
Ø160×1000
料斗容积/上料高度
m3/mm
0.4/1100
大骨料尺寸
mm
40
砼坍落度范围
mm
150—200
主电机功率
kw
90
额定转速
r/min
1480
电压
v
380/660或660/1140
油箱容积
L
450
清洗方式

高压水洗
外形尺寸(长×宽×高)
mm
2200×1075×1370 3410×1330×960
质量(含油)
kg
5000

HBMD30/13-90S矿用混凝土泵

整机概况
HBMD30/13-90S为隔爆、全液压型煤矿用混凝土泵,采用电机驱动,防爆类别为:Exdl,广泛适用于煤矿井下工作环境。
主要用途:
1、可以用作混凝土巷道支护、壁厚充填、铺设底板
2、可以对井下采空区进行充填
3、可以快速完成隔离采空区和封闭废弃巷道
4、可以回填井下固体废料,解决煤矸石排放
5、可以代替湿喷机进行巷道喷浆,完成临时支护
6、可以回收留设的保安煤柱,实现“无煤柱开采”
主要特点:
1、性能稳定:HBMD30/13-90S采用全液压驱动,换向冲击小,阀组质量优良,维修方便。
2、结构紧凑:整机分为两部分,方便运输及安装。主机和液压站均可通过罐笼送入井下,适用于井下工作环境。
3、输送压力高,输送距离远:输送距离可达600m。
4、质量可靠:核心部件均采用日本原装进口元件,确保系统使用寿命和稳定可靠地运行。5、具有反泵功能:当发生短暂堵管现象时,能作为清理堵管的**种手段。
6、适用范围广:HBMD30/13-90S是使用于煤矿的防爆多用途泵,可用于多种矿用混凝土充填。
备注:可根据客户要求选装轨距600 mm、720 mm、900 mm矿车轮。





矿用混凝土泵型号说明:HBMD30/13-90S

HBM —————煤矿用井下混凝土泵
D ——————固定式
30 ——————理论输送量m3/h
13 ——————泵送混凝土大压力Mpa
90——————电机的功率(kw)
S ——————排料口形式—S管阀


该泵是我厂吸收和消化当前国内外混凝土泵的先进技术,针对矿井混凝土施工诸多不便的条件,并结合长期混凝土泵的设计和制造经验,同科研单位共同研制生产的具有高品味的创新产品,完全改写了矿用混凝土泵无法整机下井的历史,改变了以往井下混凝土施工采用人工多层倒运的传统作业方式。

应用场合:

该泵除用于井下混凝土施工外(煤矿混凝土泵、金属矿山混凝土泵、铜矿混凝土泵、混凝土泵、铁矿混凝土泵、铝矿混凝土泵、锡矿混凝土泵),还可用于铁路及公路、桥涵、水电、矿山、高层建筑及国防等工程的混凝土施工。
      热烈庆祝我厂矿用混凝土输送泵通过安全标志证书(煤安编号:MEF110483、MEF110484、MEF110485)。目前公司成功研制出HBMD15/6-22S混凝土输送泵、以下简称“15立方混凝土泵”,且在销售市场俏销的形势下乘胜前进,又试机成功**款新型的高压大输送量混凝土输送泵HBMD30/13-90S混凝土输送泵、HBMD80/16-110S混凝土输送泵,目前已成功申办“煤安标志”,把产品推向市场。
      本产品是根据煤矿井下硐室及巷道空间狭窄,设备须防爆的现实而设计,用途是将成品混凝土通过管道输送到浇注地点。主要用于井下硐室及巷道的混凝土浇注工程,也可以用于其它工程的混凝土输送和浇注作业。如桥涵、地面建筑等。
      本产品开发研制借鉴了原制作15立方混凝土泵的成功经验,大胆的对其进行了科学的改型。延续了动力源为防爆电机、保留液压控制和体积小便于搬运的显著特点。把输送能力由原来的每小时15立方提高到每小时30立方和80立方,泵送压力由原来的6MPa提高到13Mpa和16Mpa,大大提高了输送速度和输送距离。

      在制作过程中,我公司对产品的质量要求非常严格,做到专人专项负责,对外购件采取不合格不进车间,加工件不合格不入库的严格管理。装配人员须经过专门的技术培训,合格后方能上岗作业。这些,都为产品日后推向市场做好了充分的准备。


HBMD15/6-22S矿用产品安全标志证书

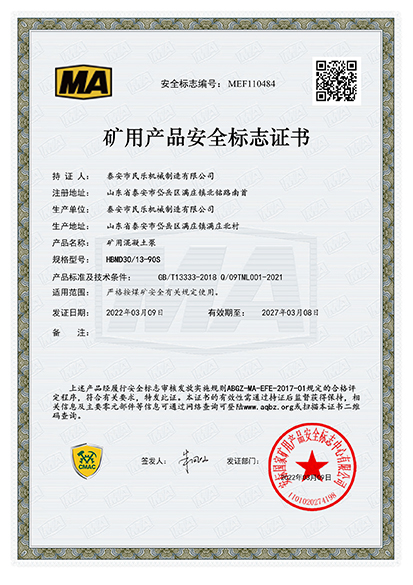

HBMD30/13-90S矿用产品安全标志证书



HBMG30/10-45S矿用产品安全标志证书



HBMG80/16-110S矿用产品安全标志证书
